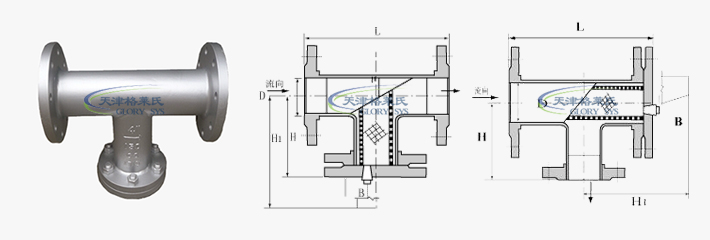

T型過濾器（ST型）
T型過濾器屬于管道粗過濾器，其結構可分為直通式和直角式，是工業生產中不可缺少的管道附件。安裝在管道上能有效攔截氣體或者液體中的固體顆粒雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，也可用來提高產品純度，凈化空氣質量，達到穩定工藝要求，保障安全生產的作用。
|
DN
|
IN
|
L
|
H
|
H1
|
有效過濾面積m2
|
|
50
|
2"
|
278
|
166
|
306
|
0.0039
|
|
65
|
21/2"
|
314
|
187
|
348
|
0.0053
|
|
80
|
3"
|
342
|
205
|
384
|
0.0079
|
|
100
|
4"
|
418
|
246
|
473
|
0.0133
|
|
125
|
5"
|
460
|
270
|
529
|
0.0204
|
|
150
|
6"
|
500
|
292
|
581
|
0.0273
|
|
200
|
8"
|
588
|
340
|
694
|
0.0462
|
|
250
|
10"
|
690
|
398
|
281
|
0.0699
|
|
300
|
12"
|
792
|
452
|
949
|
0.1001
|
|
350
|
14"
|
852
|
485
|
1023
|
0.1205
|
|
400
|
16"
|
970
|
547
|
1166
|
0.1585
|
|
500
|
20"
|
1148
|
642
|
1372
|
0.2438
|
應用領域：
? 化工，石油化工生產中的弱腐蝕性物料，如：水，氨，油品，烴類等；
? 化工生產中的強腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酯酸等；
? 制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑；
? 輕工食品，制藥生產中有衛生要求的物料，如：啤酒，飲料，乳制品，糧漿醫藥用品等。
綜合參數：
? 主體材質：A3、304、304L、316、316L、襯里；
? 螺帽螺栓：A3、304、304L、316、316L；
? 密封墊片：丁晴橡膠墊片、聚四氟乙烯墊片、耐高溫四氟墊、金屬墊片、石墨墊片；
? 密封面：突面（RF）、平面（FF）、 凹凸面（MFM）、榫槽面（TG）；
? 連接方式：法蘭連接、內螺紋連接、外螺紋連接、對焊連接；
? 法蘭標準：HG20592-97、GB、SH、HGI、JB、ANSI、JIS；
? 制造、檢測標準：HGJ532-91、SH,T3411-1999；
? 工作溫度：碳鋼: -30℃ ~ +350℃、不銹鋼: -80℃ ~ +400℃；
? 外表油漆：碳鋼: 防腐油漆、不銹鋼: 酸洗處理或拋光處理。
不銹鋼絲網技術參數：
|
目數
|
孔數
|
可截粒徑
|
絲徑
|
有效過濾面積%
|
|
10
|
100
|
2032
|
0.02000(0.510)
|
64
|
|
20
|
400
|
955
|
0.01240(0.315)
|
58
|
|
30
|
900
|
614
|
0.00921(0.224)
|
54
|
|
40
|
1600
|
442
|
0.00760(0.206)
|
48
|
|
50
|
2500
|
356
|
0.00598(0.152)
|
46
|
|
60
|
3600
|
301
|
0.00480(0.122)
|
44
|
|
80
|
6400
|
216
|
0.00402(0.102)
|
42
|
|
100
|
10000
|
173
|
0.00319(0.081)
|
40
|
訂貨需知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準、過濾精度等詳細參數。以上產品參數僅供參考，我公司可根據用戶要求訂加工，歡迎來電來函。
|
